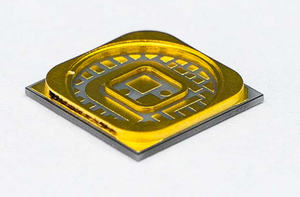

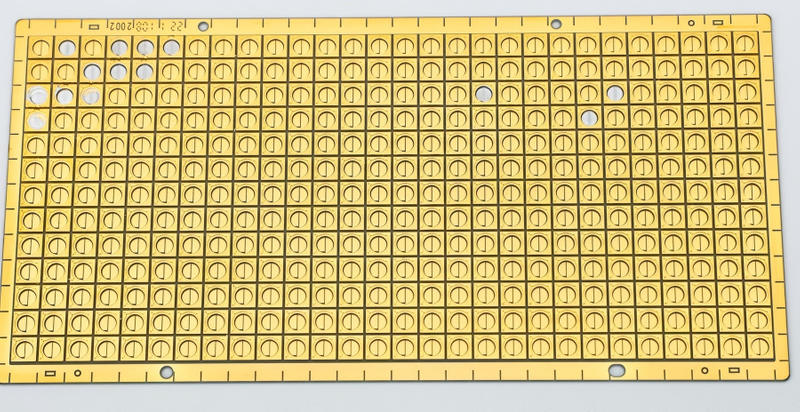

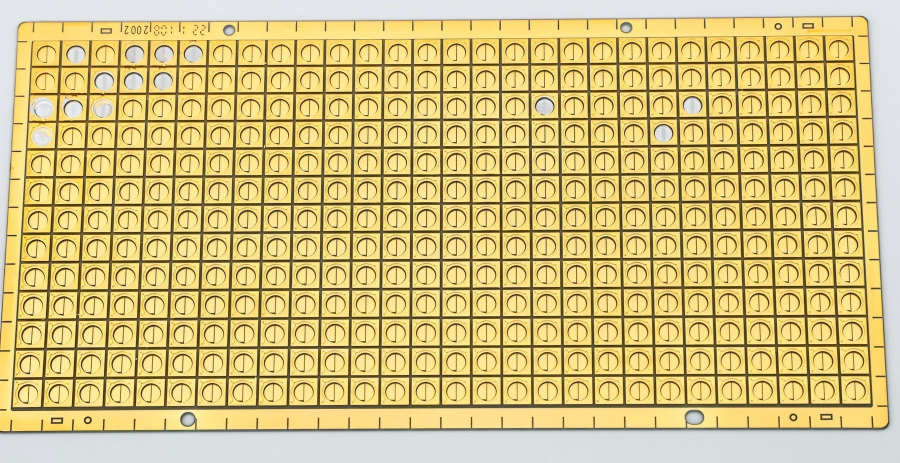

该产品是高性能 3.5mm x 3.5mm 3D 氮化铝 (AlN) 陶瓷封装基板，专门设计为 UVA 倒装芯片安装解决方案。它采用先进的直接镀铜 (DPC) 技术和集成坝结构，旨在解决高功率 UVA LED 倒装芯片封装的关键热管理和可靠性挑战。该基板具有卓越的散热性能、强大的电气互连能力和精确的荧光粉遏制能力，使其成为下一代高功率密度 UVA 发射系统的理想基础。
核心材料为氮化铝（AlN），具有高导热率（170-200 W/mK），为UVA倒装芯片产生的热量提供最有效的热路径，直接将其从有源层带走。
倒装芯片设计消除了焊膏等热界面材料，进一步降低了整体热阻。
细间距电路： DPC 工艺可实现具有出色线宽/间距的高精度电路，非常适合倒装芯片 LED 的紧密焊盘间距。
集成坝结构： 整体式 3D 坝为荧光粉涂层创建了一个精确的腔体，确保均匀的颜色转换，提高光输出质量，并防止硅胶溢出到电触点上。
无线设计： 作为倒装芯片基板，它消除了与金线接合相关的故障点，例如断裂和断开，具有出色的抗热循环和机械冲击能力。
匹配的 CTE： AlN 的 CTE 与半导体材料（GaN、Si）的 CTE 非常匹配，从而最大限度地减少热应力并防止运行期间分层或破裂。
紧凑的 3.5mm x 3.5mm 封装可实现超高封装密度，从而能够开发更小、更强大的 UVA 发射器阵列。
2 层设计为阳极/阴极分离提供灵活的布线，从而提高电气性能。
该基材非常适合需要坚固、高功率 UVA 点光源的应用：
UV 固化系统： 用于电子制造中粘合剂、油墨和涂料的高功率点固化头。
医疗和生物技术设备： 作为医疗诊断设备和光疗系统中的光源模块。
水和空气净化： 用于净化设备的紧凑型高辐照度 UVA 源。
高可靠性汽车传感： 用于需要长期稳定性的传感器的 UVA 光源。
科学仪器： 作为分析设备中稳定的 UVA 激发源。
问题 1：对于这种 UVA 倒装芯片应用，为什么基于 DPC 的 AlN 基板优于标准 MCPCB？
A1： 标准金属芯PCB的热导率较低（1-8 W/mK），且CTE失配较差，导致高功率下热阻较高，存在可靠性风险。我们的 DPC AlN 基板提供了一个数量级的更好的热性能和匹配的 CTE，这对于管理紧凑尺寸的倒装 UVA LED 的高热通量至关重要。
Q2：与平面基板相比，“3D”坝结构对倒装芯片设计有什么好处？
A2： 在倒装芯片设计中，电触点位于底部。平坦的基板将允许磷光体/硅树脂流动并使这些触点短路。 3D 坝将荧光粉精确地包含在芯片上，从而保护电气互连并确保一致的光学性能。
Q3：该基板的典型热阻是多少？
A3： 由于AlN和直接键合铜的结合，热阻极低。具体值取决于最终的封装设计，但对于这种尺寸的封装，它通常在每瓦几摄氏度的范围内，明显优于其他解决方案。
Q4: 你们能提供不同坝高或腔尺寸的基板吗？
A4： 当然。坝尺寸和腔尺寸可定制，以适应不同的芯片尺寸、磷光体厚度要求和所需的光学轮廓。请咨询我们的工程团队以满足您的具体需求。
Q5：该基板是否与共晶芯片贴装或银烧结工艺兼容？
A5： 是的。 DPC 工艺可形成非常光滑且平坦的铜表面，非常适合共晶焊接（例如 AuSn）或银烧结等高可靠性芯片贴装方法，进一步增强最终封装的热性能和机械性能。
