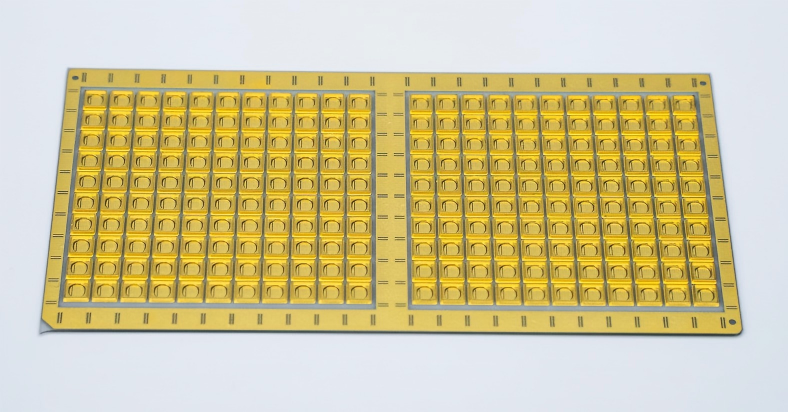

该产品是一款 3.9mm x 3.9mm 3D 氮化铝 (AlN) 陶瓷封装基板，专为采用正面安装结构的 UVA LED 芯片而设计。它将直接镀铜 (DPC) 工艺的高精度电路与集成坝结构相结合，为需要引线键合的传统 UVA LED 提供卓越的热管理、强大的芯片支持和精确的荧光粉分界。该基板是实现高可靠性、中高功率 UVA 光源的理想选择。
核心材料： 采用高导热率（170-200 W/mK）氮化铝（AlN），通过基板本身快速将芯片有源层的热量带走，有效降低结温，减缓光衰，延长使用寿命。
高效热路径： 为芯片连接区域提供良好的热基础，补偿正面结构固有的较长热路径。
焊盘稳定： DPC工艺制造的铜焊盘对陶瓷基板具有很强的附着力，并且表面平坦，非常适合芯片共晶键合或银烧结，并确保金线键合点的坚固性。
集成坝： 3D坝为荧光粉涂层提供精确的腔体，确保均匀的光输出，并有效防止硅胶溢出污染焊盘和导线。
双层电路： 2层设计有利于电源线和地线的分离，提供更灵活的布线，并有助于减少寄生参数，增强电气性能。
耐环境性： 陶瓷材料耐紫外线老化和高温氧化，保证在UVA辐射和高温条件下的长期稳定性。
AlN 陶瓷和半导体芯片之间紧密匹配的 CTE 最大限度地减少了界面处的热应力，从而提高了温度循环期间的可靠性。
该基板适用于各种采用正面芯片结构的UVA发射器件：
中高功率UV固化模块： 适用于油墨、粘合剂、涂料的固化设备。
光疗设备： 医疗和美容领域的 UVA 治疗模块。
捕蚊器： 作为吸引昆虫的核心UVA光源。
工业检测与分析： 用于荧光分析的 UVA 激发光源。
树脂3D打印： 作为VAT聚合打印机的光源组件。
问题 1：对于正面 UVA LED，为什么选择昂贵的 AlN 陶瓷基板而不是金属或 FR4？
A1： 金属芯PCB的绝缘层热阻较高，而FR4的耐温性和导热性较差。 UVA LED，尤其是中高功率 LED，会产生大量热量。 AlN陶瓷极低的热阻直接从芯片下方吸走热量，从根本上解决热瓶颈，这是保证光输出稳定和器件寿命的关键。
Q2：该基板如何改善正面结构固有的热弱点？
A2： 正面芯片的热量主要通过其下方的芯片粘接材料散发。该基板通过两种方式优化冷却：
1. 使用超高导热率 AlN 材料，最大限度地提高该主路径的效率。
2. DPC 形成的大面积、高导热铜焊盘也有助于横向散热。
Q3：坝体结构对于正面UVA LED有何重要性？
A3： 这很重要。正面 LED 的电气连接依赖于表面焊盘和金线。该坝将荧光胶/封装剂严格限制在芯片上方区域，防止其流过焊盘或对导线施加压力，从而避免因短路或导线变形而导致的故障，确保良率和可靠性。
Q4：该基板推荐哪种芯片贴装方法？
A4： 我们强烈推荐共晶接合或银烧结。这些方法显着降低了芯片与衬底之间的界面热阻，充分发挥了AlN陶瓷的热优势。它还与高导热银浆兼容。
Q5: 焊盘尺寸和坝形状可以定制吗？
A5： 是的。 DPC 工艺提供了很高的设计灵活性。我们可以根据您的具体芯片尺寸、焊盘布局和光学要求定制电路布局和坝的尺寸/形状。
