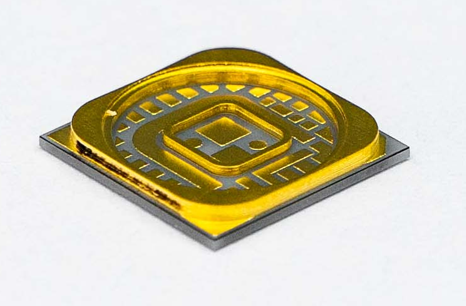

该产品是一款10mm x 10mm 3D氮化铝（AlN）陶瓷封装基板，专为高可靠性和高性能传感器模块封装而设计。它采用先进的直接镀铜（DPC）技术和集成坝结构，为各种敏感传感器芯片提供了集成气密保护、热管理、电气互连和结构支撑的理想平台。该基板旨在增强在恶劣环境下运行的传感器模块的长期稳定性、信号完整性和使用寿命。
集成坝： 3D坝结构为传感器芯片创建了一个受保护的空腔，可通过金属或玻璃盖进行气密密封，有效阻挡湿气、灰尘和腐蚀性气体。
高精度平台： 为 MEMS 等传感器提供平坦且坚固的安装底座。
核心材料： 采用高导热氮化铝（AlN），有利于传感器或邻近部件快速散热，最大限度地减少热梯度，确保测量精度和稳定性。
匹配的 CTE： 其热膨胀系数与硅相匹配，可显着降低循环过程中的热应力，并防止封装故障或性能漂移。
细间距电路： DPC工艺可实现高精度、强附着的电路图案，满足传感器芯片的多引脚、细间距互连要求。
性能稳定： 陶瓷材料具有优异的绝缘性和低介电常数，有助于减少信号损失和串扰，从而保障微弱信号采集的质量。
陶瓷材料耐腐蚀、耐辐射。 DPC 铜和陶瓷之间的冶金结合确保了在高温、潮湿和振动等恶劣条件下的稳健性能。
该基板适用于各种封装要求苛刻的传感器模块：
MEMS 传感器： 陀螺仪、加速度计、压力传感器、麦克风。
光学传感器： 环境光传感器、接近传感器、红外传感器。
气体和化学传感器： 用于工业监控、环境传感和智能家居的模块。
高温传感器： 适用于汽车发动机舱和航空航天应用。
医疗传感器： 用于植入式或高精度医疗设备。
Q1：与传统的塑料或金属传感器封装相比，这种陶瓷基板有哪些独特优势？
A1： 传统的塑料封装容易渗透水分和气体，长期可靠性较差。金属封装会引起电磁干扰。该陶瓷基板提供真正的气密性、优异的化学惰性、热稳定性和 EMI 屏蔽，为敏感传感器芯片提供终极保护，并确保其准确性和使用寿命。
Q2：传感器模块中坝体结构的具体作用是什么？
A2： 水坝有三个主要用途：
1. 形成空腔：为传感器芯片移动或发挥作用提供空间。
2. 提供密封区：作为盖子（金属/玻璃）的粘合区域，以实现气密密封。
3. 阻挡污染物：在包装过程中防止粘合剂等污染物进入敏感区域。
Q3：AlN基板适合做温度敏感传感器吗？
A3： 非常适合。 AlN 卓越的导热性有助于快速均衡整个模块的温度，消除热点并为敏感芯片提供更稳定、均匀的热环境。这对于最大限度地减少热噪声和零点漂移至关重要。
Q4：这个基板上可以集成无源元件或者实现多层走线吗？
A4： 是的。 DPC 工艺很容易集成电阻器和电容器等无源元件。虽然该模型有 2 层，但我们可以提供更多层的设计，以实现更复杂的互连和更高程度的系统集成。
Q5：该基板是否兼容晶圆级封装？
A5： 是的。 DPC工艺与晶圆级制造兼容。我们可以在切割前在大幅面陶瓷晶圆上制作多个基板单元，从而提高生产效率并降低成本。
