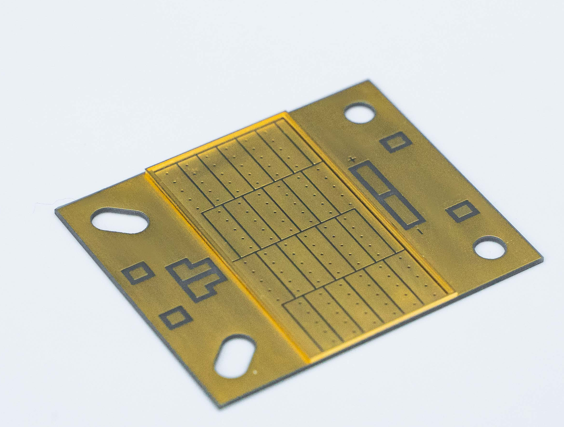

该产品是专为UVA固化模块设计的高性能3D氮化铝（AlN）陶瓷封装基板。它采用先进的 DPC（直接镀铜）技术制造，并集成了坝结构，可在紧凑的 35mm x 45mm 占地面积内实现复杂的三维电路布局。该产品完美结合了AlN陶瓷优异的导热性、与半导体芯片匹配的热膨胀系数(CTE)以及DPC工艺的高精度、高附着力电路。它为高功率UVA LED芯片提供理想的热管理、电气互连和气密保护解决方案，旨在显着提高固化模块的功率密度、光输出效率和长期可靠性。
核心材料： 采用高导热氮化铝（AlN）陶瓷，导热系数为170-200 W/mK。快速散发UVA LED芯片产生的热量，有效降低结温，确保高功率运行下的高光效和长寿命。
一体式坝体： 通过DPC工艺一体成型3D坝体，为后续荧光粉/硅胶填充提供精确的腔体，防止溢出，保证发光表面的一致性和美观性。
精密电路图案： DPC 工艺在铜层和陶瓷基板之间形成牢固的结合。该电路线路具有高精度（线宽/间距可达30-50μm）和光滑的表面，非常适合共晶焊接或银烧结等先进芯片贴装方法。
匹配的CTE： AlN陶瓷的CTE接近GaN和Si等半导体材料的CTE，显着降低了温度循环过程中因热应力引起的界面故障的风险。
优异的耐环境性能：陶瓷材料本身具有耐高温、耐紫外线老化、耐潮湿的特性，并且具有优异的电绝缘性，确保在恶劣环境下长期稳定的性能。
双层电路布局： 2层电路设计提供了更大的布线灵活性，可以更好地分离电源线和地线，减少寄生电感，并提高高频开关性能。
该产品专为需要高强度、高均匀性 UVA 光源的应用而设计，主要用于：
工业固化： 用于快速固化 UV 粘合剂、油墨、涂料和树脂的设备。
3D打印： 作为VAT聚合（SLA/DLP）快速成型系统的核心光源模块。
电子组装： 用于固化保形涂层和底部填充材料。
医疗消毒： 可用于某些医疗器械中的特定波长固化或消毒模块。
研究与分析： 作为分析仪器中的激发光源。
Q1: 为什么选择氮化铝而不是氧化铝作为基板？
A1： 与氧化铝 (~25 W/mK) 相比，氮化铝具有更高的导热率 (~180 W/mK)。对于高功率密度UVA固化模组来说，散热是核心挑战。 AlN 可以更有效地散发芯片热量，使模块能够以更高的功率运行或延长其使用寿命。
Q2：DPC工艺与传统厚膜印刷或LTCC相比有哪些优势？
A2： DPC 工艺涉及在陶瓷上进行溅射和图案电镀以形成电路。其优点包括：
（1）电路精度较高，适合高密度封装。
（2）更高纯度的铜层，提供更好的导电性和导热性。
（3） 优异的表面平整度，非常适合芯片共晶键合。
（4）实现精确、整体的3D坝结构，提高可靠性。
Q3：该基板能否承受 UVA LED 的高温和环境热冲击？
A3： 当然。氮化铝陶瓷本身可以承受高温（>800°C）。 DPC铜层和陶瓷之间的结合是冶金学的，提供了强大的附着力，可以承受剧烈的温度波动。其卓越的热管理能力专为高温环境而设计。
Q4: 大坝的高度和宽度可以定制吗？
A4： 是的。坝体尺寸（高度、顶部/底部宽度）可根据您对凝胶体积、视角和结构强度的要求定制。请在询价或下订单时提供您的具体需求。
Q5: 该基板上的电路图案可以定制吗？
A5: 是的，我们提供定制服务。您只需提供您想要的电路布局、焊盘位置、坝体尺寸等，我们即可为您进行针对性的设计和生产。
